Ersatzneubau Aussichtsturm 25m

Stadel ZH, 2020 - 2023

Auftragsart: Wettbewerb, 1. Rang, 2020
Baukosten: CHF 1.0 Mio
Leistungen: Architektur
Bauherrschaft: Gemeinde Stadel
Status: Gebaut

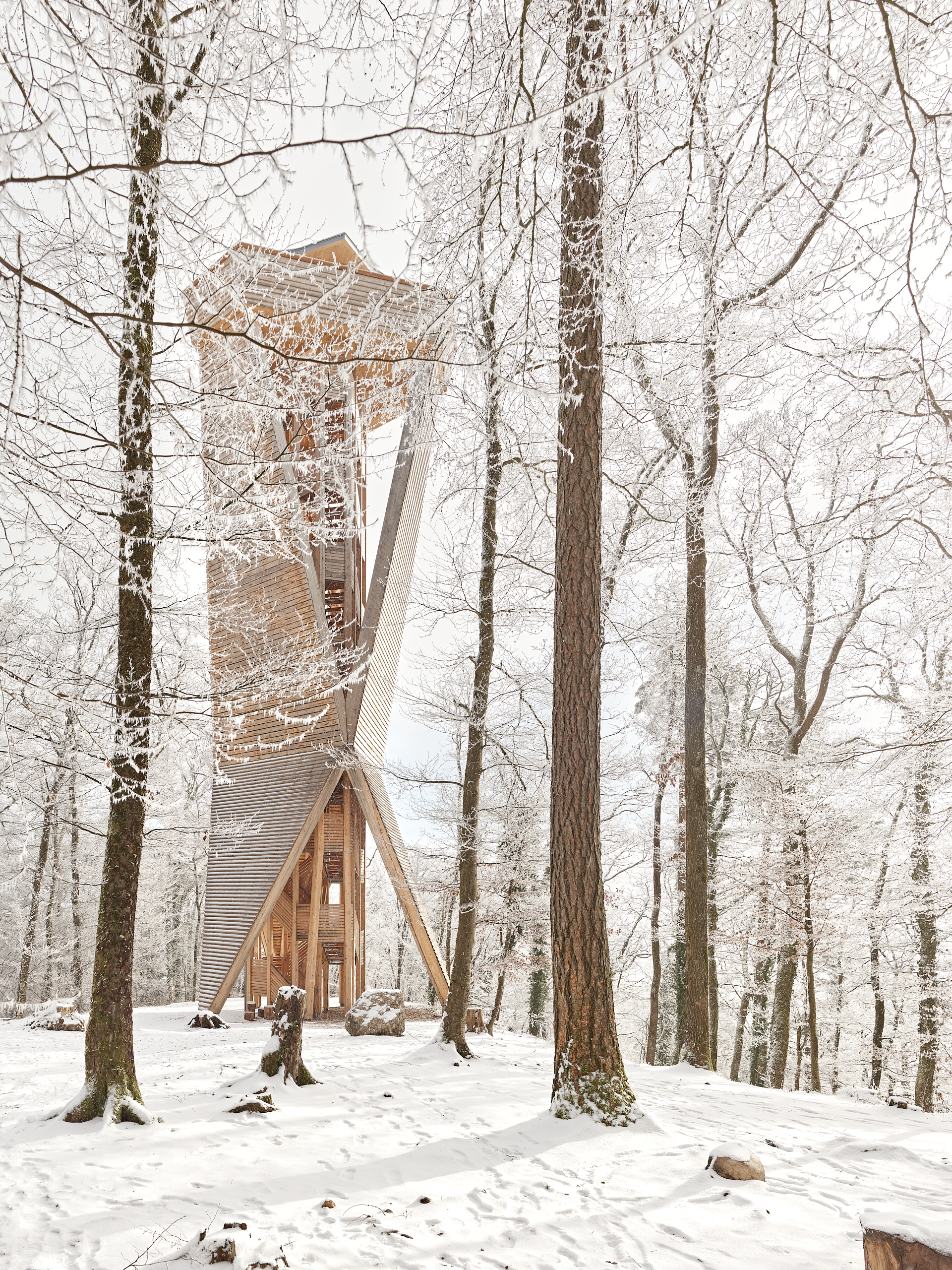

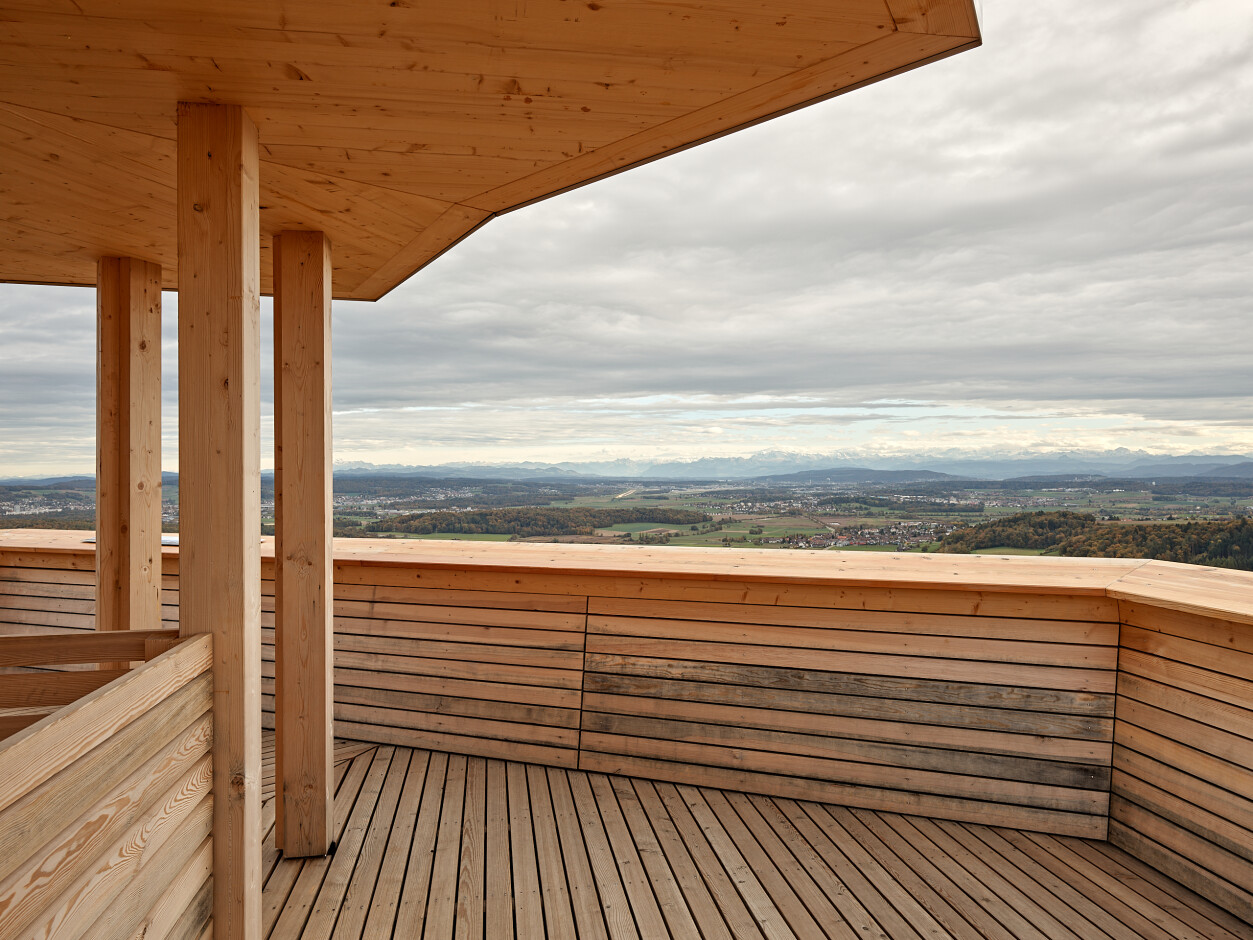

Das Wappen von Stadel ist Referenz für die Architektur des Turms. Raffiniert, statisch wirksam und schützend bilden die drei abstrahierten Lilienblätter die Hauptästhetik des Turms. Geschützt ist auch der Besucher, der im Inneren durch ein dreidimensionales Fachwerk sicher nach oben geleitet wird, bis sich der Blick Richtung Flugbahn ausweitet.

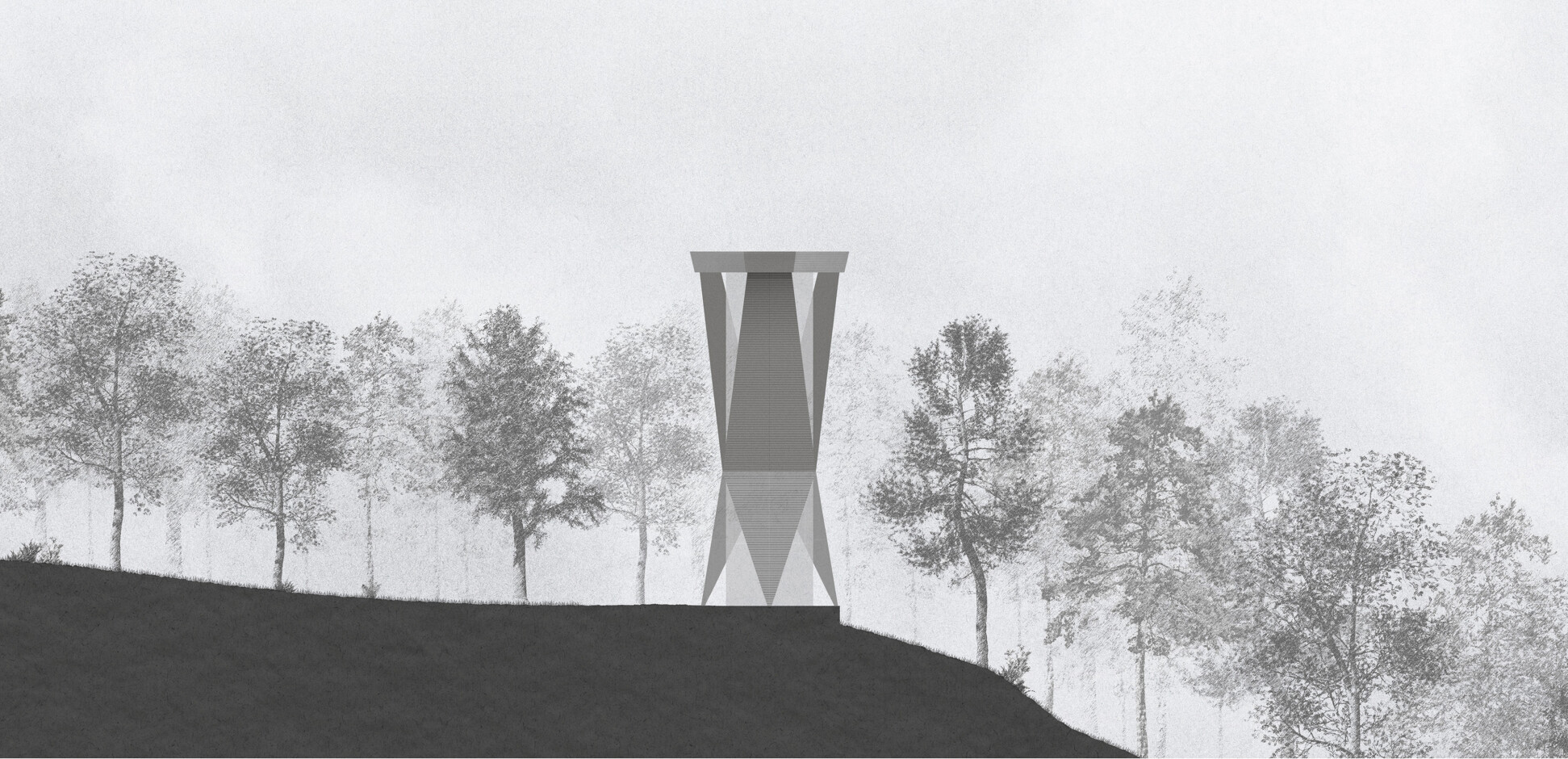

Ansicht durch die Wald

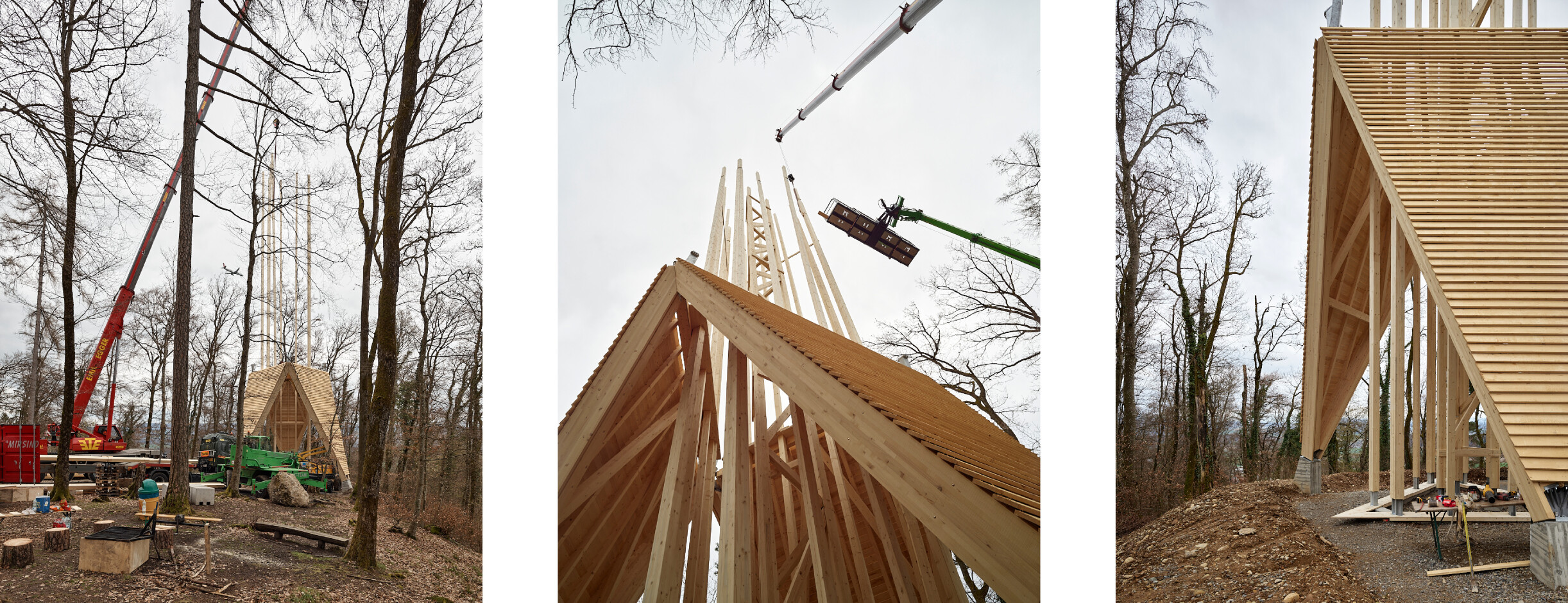

Prozessauszug: Die Stabilität des Turmes wird durch die drei «Lilienblätter» gewährleistet. Im unteren Drittel sind diese 3-Eck-förmig, im oberen trapezförmig. Zur Reduktion der Knicklängen sind die Blätter fachwerkartig ausgefacht. Die unteren Blätter werden auf die bestehenden Fundamente verankert.
Für die Herstellung der Tragkonstruktion kann lokales Rohmaterial in Form von Brettschichtholzlamellen verwendet werden. Unter Berücksichtigung der entsprechenden Vorlaufzeiten und durch den Einbezug der Holzbauunternehmung ist es möglich Holz aus dem gemeindeeigenen Wald für die Erstellung des Turmes zu verwenden.

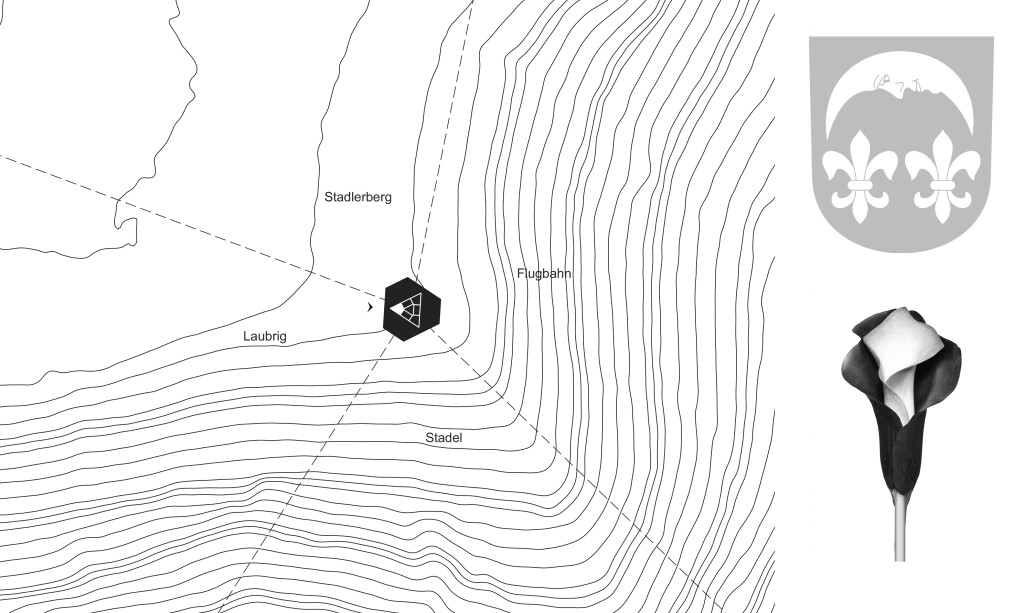

Situationsplan mit Orographie und Stadels Wappen

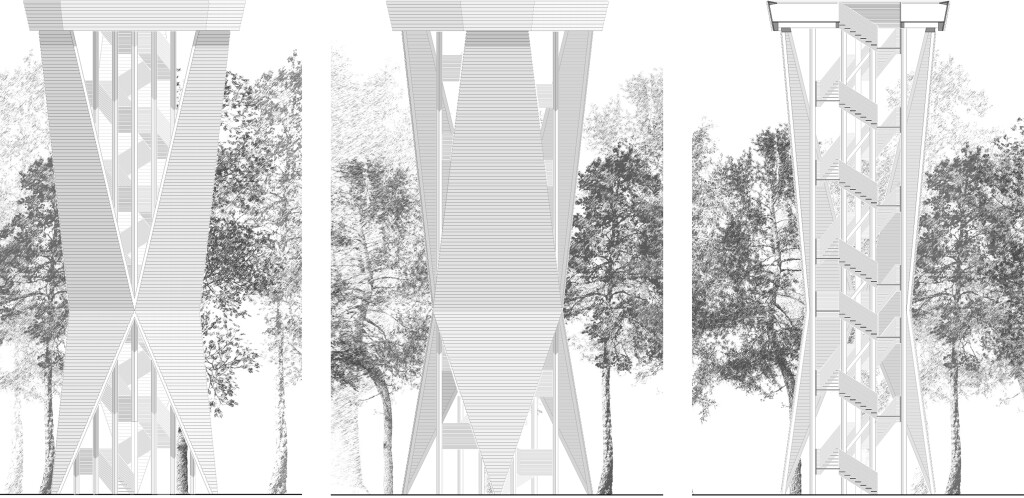

Ansichten Treppenaussicht, Blattansicht, Schnitt

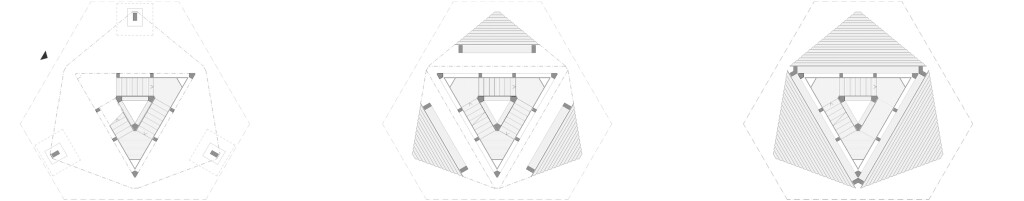

Grundrissreihe Eintritt, Aussicht, Schutz

Mitarbeit Team: Roger Biscioni, Marc Graf, Djuna Stöckli,
Gilaad Bensimon, Nicole Wenzel, Silvan Wettstein

Holzbauingenieur: Krattiger Engineering AG
Holzbauunternehmung: Frischknecht Holzbau-Team AG
Bilder: Roland Bernath
